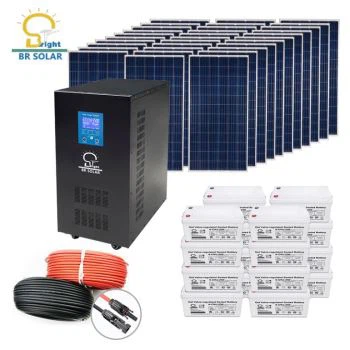

● Tehniskās specifikācijas 10kWOff Režģa apgaismojuma jauda

Sistēmas pamatinformācija	Invertors: 10kW
	Pieļaujamā maksimālā slodze jauda: 12kVA
Saules panelis	BR-P260W poli kristālisks saules panelis	Skaitlis
	8 stīgas x 4 paralēles
	PV enerģijas ģenerēšana: 33,3kwh
	Izmērs: 164099235 mm	32gab
	Termināla bloks: IP65 ar MC4 savienotāju
PV kombinācijas kaste	Br4-1	Skaitlis
	4 ieejas, 1 izeja	1gm

Invertors	10kW/192 V invertors	Skaitlis
	Tīrs sinusa viļņu invertors 10kw 192v	1gm
	Automātiski iebūvēts maiņstrāvas lādētājs
	Aizsardzība pret īssavienojumu, virs slodzes un zemsprieguma aizsardzību
	Izvade: 240V
	Produkta lielums: 555368695mm
Kontrolieris	MPPT saules kontrolieris	Skaitlis
	50A 192V	1gm

Želejas akumulators	Ietilpība: 250ah/12v	Skaitlis
	Pilnīga aizzīmogota želejas akumulators bez apkopes,	16gab
	Dzīves ilgums: 8-10 gadi
	Izmērs: 522268220 mm
	Savienojuma veids: 16gab. Sērijā
	Kopējā enerģijas izlaišana: 33,6kWh
Paneļu statīvi	Slīpuma jumts vai plakans jumts	Skaitlis
	Q235B tērauds, karsti cinkots	1Set
Kabeļi	Kabelis un veidgabali	Skaitlis
	4mm²*200 m kabelis (paneļu kombinera kaste)	1Set
	16mm²*20m BVR kabeļi (kontrolieris līdz akumulatoram)
	10mm²*20MBVR kabeļi (PV Combiner Box to Controller)
	Akumulatora savienojošie kabeļi 15gab
Lauzējs	2P63A	1gm

1. Tehniskās specifikācijas --- 260W Saules panelis (poli)

Produkta nosaukums:	260watts saules panelis
Modeļa numurs:	BR-P260W
Standarts:	TUV, IEC, CE & EN, ROHS, ISO9001, SONCAP, SASO, PVOC
Izcelsmes vieta:	Ķīna
Saules šūnas specifikācija:	Poli kristāliskās silīcija saules baterijas
Specifikācijas:	PV modulis ar 260W maksimālo jaudu
Maks. sistēmas spriegums:	1000 V DC
Spēka tolerance:	0%-3%
Virsmas max. Slodzes ietilpība:	70m/s (200 kg/kv.m)
Izmēri:	*1640mm 992mm* 35mm**
Svars:	18,6 kg
CBM:	0.065
Elektriskās īpašības:		Foto
Atvērta ķēdes spriegums (v):	42.6V
Īssavienojuma strāva (A):	7.93A
Maks. Strāvas spriegums (v):	35.8V
Maks. Jaudas strāva (A):	7.26A
Šūnu efektivitāte (%):	Lielāks vai vienāds ar 19%
Moduļa efektivitāte (%):	Lielāks vai vienāds ar 17%
Ff (%):	70-72%
Nosacījumi (STD):
Izstarojums:	1000W/M2
Temperatūra:	25 grādi
Absolūtais maksimālais vērtējums:
Darba temperatūra:	-40 grāds līdz +85 grāds
Savienošanas kaste	TUV sertificēts, MC4 savienotājs, ūdensnecaurlaidīgs.
Stikls	Stikls ar augstu transmisiju, zems dzelzs rūdīts.
Garantija	Pilna jauda 10 gadu laikā, 90% jaudas jauda 12 gadu laikā, 80% 25 gadu laikā. (Dzīves ilgums: 20-25 gadi) Ir atļauta augsta uzticamība ar 3% jaudas izlaides toleranci.

2. PV kombinācijas kaste

3. 10 KW invertors

1.Double Bru inteliģenta vadības tehnoloģija, lieliska veiktspēja

2. Saules prioritāte, var iestatīt režģa jaudas prioritātes režīmu, lietojumprogrammu elastīgs

3. IGBT moduļa draiveris, induktīvās slodzes trieciena pretestība ir spēcīgāka

4. Uzlādējiet strāvu/akumulatora tipu var iestatīt, ērti un praktiski

5. Interligent ventilatora kontrole, droša un uzticama

6.Pure sinusa viļņa maiņstrāvas izvade un jāpielāgojas visu veidu slodzēm;

8. Output pārslodze, īssavienojuma aizsardzība, akumulators virs sprieguma/zema sprieguma aizsardzības, virs temperatūras aizsardzības (85 grādi), maiņstrāvas lādiņa sprieguma aizsardzība,

9. Eksportēt koka korpusa iesaiņošanu, nodrošināt transporta drošību
